半导体工艺排气系统全过程管理｜从设计预审到运维赋能

破解半导体工艺排气系统行业痛点 打造半导体工艺排气系统一站式解决方案（工艺排气篇）

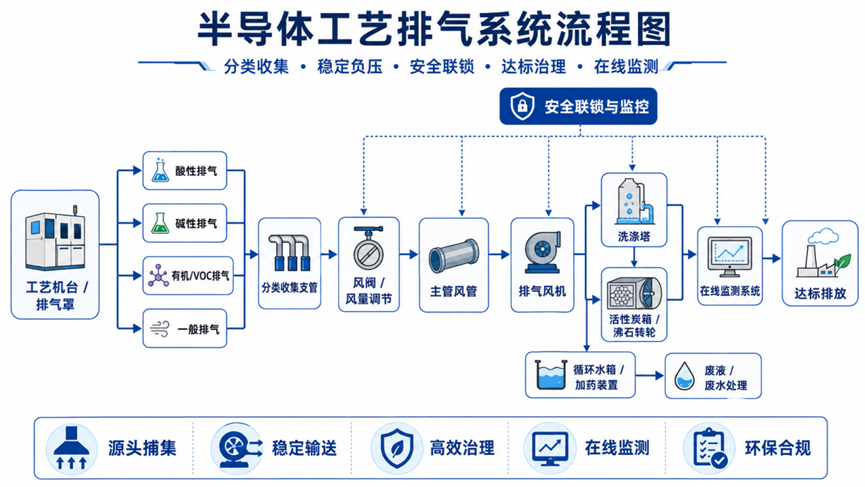

在先进晶圆制造体系中，半导体工艺排气系统是连接工艺设备、洁净室环境、安全联锁及废气治理设施的 “厂务安全呼吸系统”，属于半导体厂务系统的核心组成部分，涵盖酸性排气、碱性排气、有机排气、一般排气、局部排气、紧急排气、风管阀件、风机、洗涤塔及在线监测等关键环节，其风量、静压、捕集效率、防腐防爆、处理效率及联锁可靠性，直接影响人员安全、设备稼动率、洁净室压差稳定与环保合规水平。

伴随国内 12 英寸先进晶圆产线集中投产，晶圆厂工艺排气系统已从 “满足排风量” 逐步升级为 “分类收集、稳定负压、安全联锁、达标治理、节能运行、全程可追溯” 的综合厂务系统。但在工程建设与运行管理过程中，行业长期存在风量静压难稳定、腐蚀泄漏难控制、调试验收不充分等核心痛点，传统管控模式已难以适配先进制程的高质量发展需求。

● 制约产线安全与稳定运行的三重痛点

第一，排气稳定性要求极高，风量波动影响难以快速定位。

先进制程中大量湿法清洗、刻蚀、薄膜、离子注入、光刻配套及化学品供应设备均依赖稳定排气。若局部排风量不足、管网阻力偏差、末端静压波动、风阀开度失准、风机冗余不足或不同排气类别串接混排，可能造成酸碱雾外逸、有机溶剂积聚、腐蚀性气体倒灌、设备报警停机及洁净室压差扰动，严重时还会触发中毒、火灾、爆炸和环保超标风险。

第二，介质类型复杂、材料界面多，施工标准化缺失。

半导体工艺排气系统同时面对酸性、碱性、有机、含氟、含氯、含氨、VOC、可燃及有毒有害废气，风管材料涉及 PP、PVC、PVDF、FRP、SUS、涂层钢板等多种体系；施工需满足防腐、防渗漏、防静电、坡度排液、支吊架稳定、风管密封、法兰连接、补偿伸缩及检修空间等要求。现场若存在材料选型不匹配、风管焊接热熔参数不记录、法兰垫片压缩不均、排液坡度不足、风阀方向错误、支吊架受力不均等问题，极易形成腐蚀穿孔、异味外逸和维护盲区。

第三，调试验收重风量轻系统，长期运行风险滞后暴露。

部分项目仍以单点风量测试、风机单机运行、洗涤塔短时达标作为验收依据，缺少多工况、多点位、联锁动作和污染物治理效率的系统级验证，无法识别支路阻力失衡、洗涤塔喷淋覆盖不足、填料堵塞、pH/ORP 控制异常、VOCS 处理效率不足、在线仪表漂移、紧急排气切换失效等隐性问题。工艺排气调试验收不到位，系统投产后若出现异味投诉、排放超标或机台报警，往往需要停线排查，整改成本远高于前期质量管控投入。

● 前置风控、第三方独立监管成产业发展新趋势

当前国内半导体产业进入存量提质与新建扩产并行阶段，半导体工艺排气系统管理呈现两大趋势。

一、是制程安全与环保标准持续升级，先进工艺倒逼工艺排气从 “把废气排出去” 转向 “源头捕集、分类收集、稳定输送、高效治理、在线监测、快速追溯” 的系统能力。单纯依靠 EPC 自检、设备厂家调试和业主抽检的模式，难以在工期、成本、安全、环保和长期稳定运行之间取得平衡，工艺排气第三方监管价值凸显。

二、是节能降耗与数字化运维要求不断提高，工艺排气系统不再只是排风系统，还承担风量动态调节、风机能效优化、洗涤塔药耗水耗控制、VOC 减排、排放数据留存及异常趋势预警职责。若设计阶段缺乏统筹，容易形成风量冗余、能耗偏高、治理效率不足、监控割裂和后期扩展困难。

在此背景下，独立第三方质量管控迎来刚需。第三方机构中立无利益纠葛，可跳出施工方进度和成本导向，以客观视角前置识别设计、材料、施工、调试、验收、运维中的系统性风险，推动工艺排气系统从工程交付向长期安全、稳定、达标运行转变，助力半导体废气治理落地。

● 深圳瑞捷以全周期解决方案，直击工艺排气管控核心痛点

深圳瑞捷聚焦半导体八大厂务系统第三方监管，针对半导体工艺排气系统打造 “六维闭环质量体系”，覆盖从设计到运维全阶段，形成差异化核心价值。

1. 源头前置预审，规避先天缺陷

项目初期介入 URS、P&ID、Layout、排气分类、风量平衡、管网阻力计算、设备接口条件、洗涤塔 / 活性炭 / 沸石转轮等治理路线、风机冗余、紧急排气、在线监测及联锁逻辑评审，核查酸碱有机分类收集、支管捕集风速、主管静压控制、排液坡度、检修空间和高风险介质排放路径，避免 “风量充足但捕集不足”“末端达标但管网风险高” 等先天缺陷。

2. 关键材料设备管控，守住安全源头

对 PP、PVC、PVDF、FRP、SUS 风管及管件、风阀、补偿器、软接、风机、洗涤塔、填料、喷嘴、循环泵、加药装置、除雾器、活性炭箱、在线 pH/ORP/ 压差 / 风速 / VOC 监测仪表执行进场三查三核，重点核查材质证明、耐腐蚀等级、阻燃防静电性能、设备参数、出厂测试、校验证书及批次追溯，防止不合格材料进入高风险排气链路。

3. 关键工序旁站，标准化管控施工

建立工艺排气关键工序旁站机制，对风管预制、热熔焊接、法兰连接、密封处理、支吊架安装、风阀安装、坡度排液、穿墙防火封堵、洗涤塔安装、风机找平找正、接地跨接及仪表接线等工序进行全过程记录，重点管控焊接 / 热熔参数、首件确认、接口密封、排液方向、检修空间、标识完整性和防腐保护，将泄漏、腐蚀、倒灌和维护失效风险前置消除。

4. 分层严苛调试验收，捕捉隐性风险

摒弃单点、短时验收模式，推行系统风量平衡、管网负压测试、支路阻力复核、风阀动作验证、风机变频联动、洗涤塔喷淋覆盖、pH/ORP 控制、压差趋势、污染物去除效率、在线监测比对、紧急排气切换及报警联锁测试，综合验证风量、静压、捕集效果、泄漏控制、处理效率、噪声振动和排放稳定性，确保系统交付能力与先进制程及环保要求匹配。

5. 全维度安全与环保管控，筑牢风险底线

构建人员、设备、介质、环境、联锁五维安全环保管控方案，规范高风险排气作业许可、动火管理、受限空间、临时封堵、化学品加药、废液收集、在线监测、异常排放和应急处置流程；对酸碱混排、VOC 聚集、可燃气体 LEL 风险、腐蚀穿孔、洗涤塔失效、风机单点故障和高空排放影响进行专项排查，降低人员暴露、设备腐蚀、环保处罚及停线整改概率。

6. 运维体系赋能，实现长效稳定

项目交付后输出标准化巡检、预防性维护、风量复测、风机保养、洗涤塔清洗、填料检查、喷嘴疏通、循环泵维护、药剂管理、仪表校验、排放数据分析和异常追溯 SOP，培训厂务运维团队掌握风量趋势判读、污染物异常定位、联锁复位和应急切换方法，将项目阶段质量成果转化为长期安全运行能力。

依托完整的服务体系，深圳瑞捷可协助客户平衡质量、成本与投产效率，有效降低排气外逸、腐蚀泄漏、异味投诉、排放超标、风机故障、联锁失效及后期改造风险，缩短调试验收周期，提升半导体工艺排气系统长期稳定性、安全性与环保可控性。

展望未来，瑞捷将持续迭代在线监测、数据趋势分析、AI 巡检、无损检测和排放治理评估能力，深化半导体工艺排气、纯水、化学品、特气、电力等核心厂务系统专项风控能力，以第三方专业力量助力国产芯片制造实现安全、稳定、高良率、绿色化发展。
